BMW R 120 G/S ADV [2004-2012] - Umbau-Kit

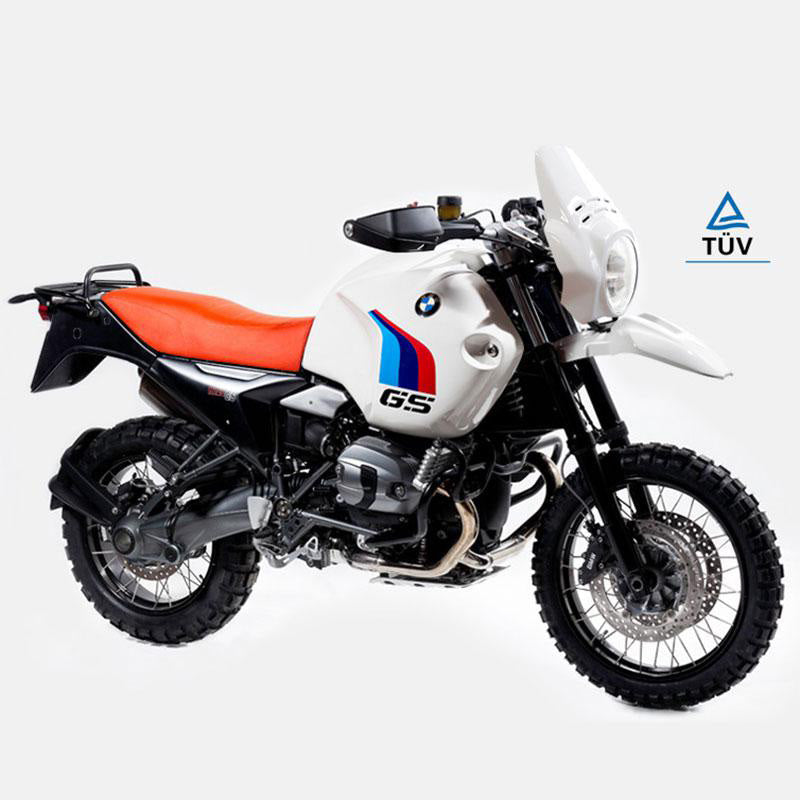

Komplettes R 120 G/S-Umbau-Kit im Stil klassischer GS-Modelle

Dieses umfangreiche Umbau-Kit überträgt die Linien der GS aus den 1980er-Jahren auf die BMW R1200 GS und bewahrt dabei Komfort und Fahrverhalten des Ausgangsmotorrads. Die Ersatzteile wiegen insgesamt 6,4 kg weniger als die entsprechenden Originalkomponenten; vier Kilogramm werden im Bereich vor dem Lenker eingespart. Der Umbau verändert die aufbewahrten Originalteile nicht und kann wieder in die ursprüngliche Konfiguration zurückversetzt werden.

Gestaltung und Umbaukonzept

• Tankabdeckungen im klassischen PD-Stil
• Orangefarbene Sitzbank mit handgearbeiteten Seitennähten
• Mattschwarze Seitenwände und mattschwarzer hinterer Kotflügel
• Vorderer Kotflügel mit Linienführung der klassischen GS-Modelle
• Seitlich angeordneter Ölkühler mit eigener Halterung und Leitungen
• Frontverkleidung in Alpine White mit transparentem Finish
• Rückrüstung auf die serienmäßige Konfiguration möglich

Die vom Hersteller angegebene Montagezeit beträgt etwa vier Stunden. Einige bewusst original belassene Komponenten werden vom Motorrad übernommen.

Tankabdeckungen und Tankband

Die Tankabdeckungen bestehen aus Spezialharz mit Kohlefaserverstärkungen und besitzen Grafiken sowie eine transparente Schutzschicht. Sie werden mit Bohrungen, Schrauben, Gummipuffern, hinterem Befestigungsbügel und gedrehten Buchsen für die vordere Befestigung geliefert. Die rechte Abdeckung lässt sich für Wartungsarbeiten am Luftfilter schnell entfernen; der hintere Bügel verfügt über einen Schlitz für einen Tankrucksack.

Die drei oberen M5-Clips zur Verbindung der Abdeckungen werden vom Motorrad übernommen und mit den mitgelieferten M5 x 12 mm-Knopfschrauben verwendet. Die originalen spitzen M5-Schrauben dürfen nicht eingesetzt werden, da sie die Abdeckungen beschädigen können.

Das handgefertigte Tankband aus italienischem Vollnarbenleder ist mit Nylonfaden vernäht. Es deckt die Verbindungsstelle der Tankabdeckungen ab und ermöglicht die Befestigung optionalen Zubehörs. Die benötigten Montageteile sind enthalten.

Sitzbank und Seitenteile

• Sitzbank aus hochfrequenzgeprägtem Kunstleder mit seitlichen Handnähten aus Baumwollfaden
• Für lange Reisen ausgelegte Polsterung
• Eigener Sitzrahmen zur Montage an den Originalaufnahmen
• Weiterverwendung des originalen Schlosses und Fahrzeugschlüssels
• Leichte Seitenwände mit R 120 G/S-Grafiken, transparentem Finish, Befestigungen, Gummiteilen und Schrauben
• Transparente Schutzfolie zum Schutz des Rahmenlacks
• Leichte Seitenabdeckungen in matter Aluminiumoptik mit Einsätzen und Befestigungsschrauben

Kotflügel, Heck und Gepäckträger

Der leichte hintere Kotflügel wird an den Originalaufnahmen montiert. Er umfasst ein Rücklicht mit Lampe sowie eine Verkabelung, die zum Originalstecker passt und keinen Eingriff in das elektrische System erfordert. Ösen für die Blinkerkabel und die benötigten Schrauben sind ebenfalls enthalten.

Der vordere Kotflügel greift die Formensprache der GS aus den 1980er-Jahren auf. Die Ausführung in Alpine White kann hoch am Scheinwerferrahmen oder tief in der Originalposition montiert werden. Die mattschwarze Ausführung ist ausschließlich für die tiefe Montage in der Originalposition vorgesehen.

Der Gepäckträger besteht aus Stahl mit hochbeständiger Pulverbeschichtung. Er wird mit Aluminium-Distanzstücken und den Originalschrauben montiert und besitzt praktische Griffe für den Sozius.

Lenker, Scheinwerfer und Frontverkleidung

• CNC-gefertigte Lenker-Riser aus massiver Aluminiumlegierung mit eloxiertem Finish
• Originale Lenkerposition und originale Oberseite der Riser bleiben erhalten
• Frontscheinwerfer mit enthaltenen H11-Leuchtmitteln
• Optische Einheit des R1200-R-Modells für hohe Leistung bei Nachtfahrten
• Einstellbarer Scheinwerfer mit Verkabelung und Anschluss für das originale Bordnetz
• Scheinwerferrahmen aus Stahl mit hochbeständiger Pulverbeschichtung
• Aufnahmen für Scheinwerfer, hohen Kotflügel, Blinker und optionale Verkleidungen
• Übernahme der drei originalen Gummipuffer für die Instrumenteneinheit

Die Frontverkleidung orientiert sich an der legendären R80 GS PD. Sie besteht aus ABS, besitzt ein Alpine-White-Finish mit transparenter Schutzschicht und wird mit Befestigungsklammern geliefert. Der angegebene Durchmesser beträgt 185 mm; die Verkleidung bietet aerodynamischen Schutz.

Tankhalterungen und Schutzkomponenten

Die stabilen Tankhalterungen aus pulverbeschichtetem Stahl ermöglichen den Ausbau der Einheit aus originalem Scheinwerferrahmen, Kühler- und Tankbefestigung. Sie werden an denselben Punkten wie der entfernte Hilfsrahmen montiert und nehmen die originalen Gummipuffer der R1200 GS auf.

Sturzbügel und Motorschutz bestehen ebenfalls aus pulverbeschichtetem Stahl. Die Konstruktion ermöglicht die Montage des seitlichen Ölkühlers und wird mit Distanzbuchsen und Schrauben geliefert. Die meisten Wartungsarbeiten können ohne Ausbau des Bügels durchgeführt werden; eine zusätzliche Seitenstrebe dient dem Schutz bei Stürzen im Gelände.

Ölkühler und Leitungen

• Leichter Lamellenölkühler aus Aluminium mit hohem Wirkungsgrad
• Kühlerhalterung aus pulverbeschichtetem Stahl, die zugleich als Schutz dient
• Aufnahme der Tüllen und Buchsen des originalen Ölkühlers
• Komplette Anschlussleitungen zur Positionierung des Kühlers auf der rechten Seite des Sturzbügels
• Stahlklammern, Anschlüsse und obere Kupferdichtungen enthalten
• Die untere linke Verbindung bleibt original

Vollständiger Lieferumfang

• Montagevideo, Schrauben, Halterungen und Zubehör
• Paar Tankabdeckungen in der gewählten Ausführung
• Sitzbank in der gewählten Ausführung mit Rahmen
• Paar Seitenwände in der gewählten Ausführung
• Hinterer Kotflügel in der gewählten Ausführung mit Rücklicht und Verkabelung
• Vorderer Kotflügel in der gewählten Ausführung
• Seitenabdeckungen in matter Aluminiumoptik
• Lenker-Riser passend zum Baujahr
• Scheinwerfer mit H11-Leuchtmitteln und Verkabelung
• Stählerner Scheinwerferrahmen
• Kraftstofftankhalterungen
• Sturzbügel und Motorschutz
• Ölkühlerhalterung
• Aluminium-Ölkühler
• Ölleitungssatz mit Anschlüssen und Dichtungen
• Stählerner Gepäckträger mit Soziusgriffen
• Tankband aus Vollnarbenleder
• Frontverkleidung in Alpine White mit Befestigungsklammern

Die originalen R1200-GS-Logos sind nicht im Kit enthalten. Originale ADV-Aluminiumkoffer mit Metallrahmen können verwendet werden. Für originale Vario-Kunststoffkoffer ist ein separat erhältlicher passender Kofferrahmen erforderlich.

Kompatibilität

Das Kit ist für BMW R1200 GS der Baujahre 2004 bis 2012 vorgesehen; die passende Ausführung für 2004–2007 oder 2008–2012 ist auszuwählen. Beim Adventure-Modell kann das Kit nur montiert werden, wenn der originale Kunststofftank durch den Originaltank des R1200-GS-Modells ersetzt wird. Sturzbügel und Motorschutz können außerdem an originalen R1200-GS-Versionen der Baujahre 2004 bis 2012 montiert werden.

Unit Garage entwickelt das Kit fortlaufend im Detail weiter. Abbildungen können deshalb eine frühere Ausführung zeigen.
